Какие сваи для каркасного дома выбрать: виды, расчет длины и количества свай

Каркасные дома относятся к категории легких строительных конструкций, и это их важное преимущество при выборе типа фундамента. Основу такого дома составляет деревянный или металлический каркас, заполненный утеплителем и обшитый листовыми материалами. В отличие от кирпичных или бетонных зданий, каркасная постройка оказывает значительно меньшую нагрузку на основание. Именно поэтому для таких строений часто применяют свайный фундамент.

Выбор типа свай для каркасного дома зависит от множества факторов: характеристик грунта, рельефа участка, конструкции здания, бюджета и сроков строительства. Каркасные конструкции отличаются сравнительно небольшим весом, поэтому во многих случаях свайное основание позволяет обойтись без массивной плиты или глубокой ленты. Тем не менее правильный подбор свай - залог долговечности и устойчивости всего строения.

Устройство каркасного дома на сваях

При распространенной в малоэтажном строительстве схеме с высоким ростверком первый этаж каркасного дома оказывается поднят над грунтом. Нагрузка от стен и перекрытий передается на обвязку или ростверк, затем - на сваи и грунтовое основание.

Типовая конструкция включает:

• свайное поле;
• оголовки;
• ростверк или обвязочный брус;
• балки или лаги нижнего перекрытия;
• теплоизоляцию первого этажа;
• защиту утеплителя снизу;
• пароизоляционный слой со стороны теплого помещения;
• черновой и чистовой пол.

Особенно внимательно выполняется нижнее перекрытие. В отличие от дома с полом по грунту, снизу на него может постоянно воздействовать холодный наружный воздух. Поэтому ошибки в утеплении и ветрозащите пола быстро проявляются в виде холодной поверхности и повышенных затрат на отопление.

Инженерные коммуникации также требуют отдельного решения: водопровод и канализационные участки в холодной зоне необходимо защищать от замерзания в соответствии с проектом.

Виды свай для каркасного дома

Рассмотрим три основных вида свай, которые применяются при возведении каркасных домов.

Винтовые сваи

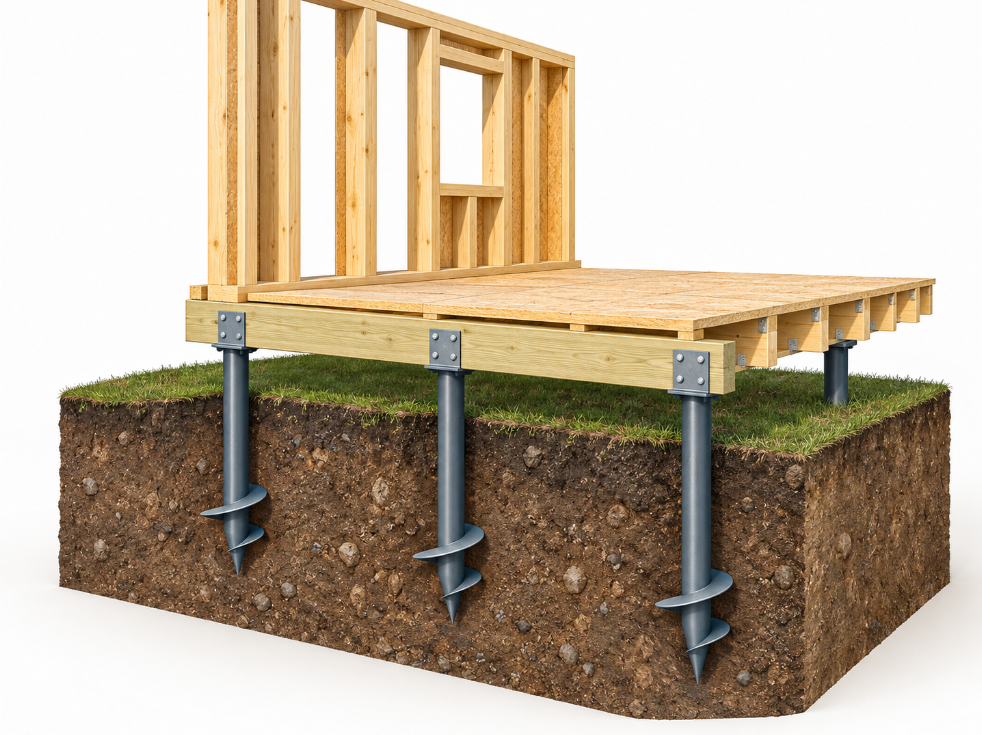

Винтовые сваи представляют собой стальные трубы с одной или несколькими лопастями, которые погружаются в грунт вращением. Монтаж занимает сравнительно мало времени, не требует масштабных земляных работ и удобен на участках с перепадами высот. Строительство можно вести практически в любое время года.

При этом нужно учитывать не только диаметр трубы. Важны диаметр и конструкция лопасти, толщина стенки ствола, марка стали, длина сваи, тип наконечника, антикоррозионная защита и характеристики грунта.

У винтовой сваи оценивают сразу несколько параметров.

1. Диаметр ствола. В частном строительстве встречаются сваи диаметром около 89, 108, 133 мм и других размеров. Но сам диаметр трубы не определяет несущую способность фундамента.
2. Диаметр и форма лопасти. Именно лопасть воспринимает значительную часть вертикальной нагрузки и передает ее грунту. Чем больше ее площадь, тем больше потенциальная несущая способность, но итог зависит от расчетного сопротивления конкретного грунта.
3. Толщина стенки трубы. Влияет на прочность самой металлической конструкции и запас по коррозионному износу.
4. Длина сваи. Ее подбирают так, чтобы с учетом грунтовых условий была обеспечена требуемая несущая способность. В одном случае свая проходит слабые слои и передает нагрузку на более прочный грунт нижним концом, в другом существенная часть нагрузки воспринимается грунтом вдоль боковой поверхности сваи. Поэтому выбирать длину только по глубине промерзания или правилу «обязательно дойти до плотного слоя» неправильно.
5. Наконечник. Существуют сварные, литые и другие исполнения. Выбор зависит от конструкции сваи и грунтовых условий.
6. Защита от коррозии. Для стальных свай необходимо учитывать агрессивность грунта и предусмотренную проектом систему защиты.

Несущую способность сваи по грунту определяют расчетом или уточняют по результатам полевых исследований. Испытания грунтов натурными и эталонными сваями выполняют по ГОСТ 5686-2020, а статическое и динамическое зондирование грунтов - по ГОСТ 19912-2012. СП 24.13330.2021 устанавливает, как использовать полученные результаты при расчете свайного фундамента.

В типовых комплектациях каркасных домов «Мастер и К» применяется свайно-винтовой фундамент. Например, винтовые сваи предусмотрены в комплектациях «Комфорт» и «Премиум» для ряда проектов компании. Такой вариант позволяет быстро подготовить основание и подходит для легких каркасных конструкций, но параметры свай и схему поля в любом случае подбирают под конкретный проект и грунт.

Забивные железобетонные сваи

Забивные железобетонные сваи погружаются в грунт при помощи специальной установки. Для легкого каркасного дома они применяются реже, однако могут быть оправданы на участках, где необходимо передать нагрузку на достаточно глубокий несущий слой. Железобетон устойчив к длительной эксплуатации в грунте, а заводское изготовление обеспечивает стабильную геометрию сваи.

Главное ограничение - необходимость специальной техники, подъезда к участку и наличие ударного воздействия при погружении. Компания «Мастер и К» также использует железобетонные сваи - в частности, они предусмотрены в комплектации «Жилой дом по СНИП».

Буронабивные сваи

Буронабивные сваи изготавливаются непосредственно на участке: бурится скважина, устанавливается арматурный каркас и выполняется бетонирование. Технология позволяет подбирать диаметр и глубину в зависимости от нагрузки и грунтовых условий. Буронабивные сваи удобны там, где нежелательно ударное воздействие на соседние строения или затруднено применение сваебойной техники.

Однако бетону необходимо набрать требуемую прочность, поэтому продолжать строительство сразу после устройства таких опор нельзя.

Таблица 1: Сравнение типов свай для каркасного дома

Рекомендации по выбору свай для разных условий грунта

Выбор свай для каркасного дома напрямую зависит от геологических особенностей участка. Неправильно подобранный тип опор может привести к неравномерным перемещениям и перекосу конструкции. Именно поэтому перед началом строительства важно оценить грунт, уровень грунтовых вод и рельеф территории.

Слабые и водонасыщенные грунты

На торфяниках, участках с насыпным основанием или мощной толщей слабых грунтов в зависимости от геологии могут рассматриваться длинные винтовые, забивные или буронабивные сваи. Конкретное решение принимается после расчета. Универсальной глубины 3, 4 или 8 метров для таких участков нет.

Пучинистые грунты

При сезонном промерзании учитывают не только положение нижнего конца сваи, но и силы, действующие на ее боковую поверхность. Конструкция должна противостоять как вертикальным, так и выдергивающим воздействиям.

Участок с уклоном

При строительстве каркасного дома на участке с перепадом высот свайный фундамент позволяет уменьшить объем земляных работ и вывести обвязку в одну горизонтальную плоскость.

При выборе свай необходимо учитывать:

• высоту надземной части;
• необходимость раскрепления выступающих элементов;
• горизонтальные и ветровые воздействия;
• различия грунта в верхней и нижней частях склона;
• организацию поверхностного водоотвода.

Как определить длину свай для каркасного дома

Зависимость параметров свай от типа грунта играет ключевую роль при проектировании фундамента. На участке могут последовательно располагаться насыпной грунт, суглинок, водонасыщенный песок и более плотный несущий слой. Поэтому выбирать длину сваи только по глубине промерзания нельзя.

Для предварительной оценки учитывают:

• инженерно-геологический разрез участка;
• глубину расположения слабых грунтов;
• уровень грунтовых вод;
• глубину промерзания;
• положение плотного несущего слоя;
• рельеф;
• расчетную нагрузку на сваю.

На участках со сложным рельефом допускается применять сваи разной длины, чтобы после монтажа получить общий уровень оголовков. При значительной высоте надземной части дополнительно проверяется устойчивость свай к горизонтальным и изгибающим нагрузкам. Пробное погружение может дать полезную дополнительную информацию, однако оно не заменяет инженерно-геологические данные и расчет.

Расчет нагрузки на сваи

Легкость конструкции не означает, что к фундаменту можно относиться небрежно. Чтобы правильно определить, какие сваи нужны для каркасного дома, необходимо рассчитать все нагрузки, которые будет воспринимать основание. В расчет входят:

• постоянные нагрузки - вес стен, перекрытий, кровли, внутренней и наружной отделки;
• эксплуатационные нагрузки - нагрузка от людей, мебели, оборудования и других элементов внутри дома;
• снеговые нагрузки - зависят от района, нормы осадков, формы и уклона кровли;
• ветровые нагрузки - особенно важны для легких зданий и участков, открытых ветру;
• локальные нагрузки - например, от тяжелой печи, камина, оборудования или отдельных конструкций.

Для жилых помещений СП 20.13330.2016 устанавливает нормативную равномерно распределенную кратковременную нагрузку на перекрытия не менее 1,5 кПа, то есть около 150 кгс/м². Снеговую и ветровую нагрузки также рассчитывают по этому своду правил с учетом района строительства и конструктивных особенностей здания.

Общую расчетную нагрузку N в упрощенном виде можно представить так:

N = G + Q + S + W + P, где:

• G - собственный вес дома;
• Q - эксплуатационная нагрузка;
• S - снеговая нагрузка;
• W - ветровое воздействие;
• P - дополнительные сосредоточенные нагрузки.

Расчетную нагрузку на фундамент определяют не простым сложением всех воздействий, а по расчетным сочетаниям, предусмотренным СП 20.13330.2016. Учитываются постоянные нагрузки от самого здания, временные эксплуатационные и снеговые нагрузки, а также ветровое воздействие. При этом ветер действует преимущественно горизонтально и создает опрокидывающий момент, который может увеличивать нагрузку на одни сваи и уменьшать ее на другие.

Нормативная снеговая нагрузка на покрытие определяется с учетом веса снегового покрова для конкретного района, формы кровли, сноса снега ветром и теплового режима здания. Поэтому одинаковый по площади каркасный дом в Московской области и в регионе с более высокой снеговой нагрузкой может требовать разного свайного поля.

Сколько свай нужно для каркасного дома

Количество опор зависит одновременно от веса дома, несущей способности каждой сваи, расположения несущих стен, конструкции ростверка и грунта.

Для предварительной оценки количество свай можно определить:

n ≈ Nᵥ / Rдоп

где Nᵥ - суммарная расчетная вертикальная нагрузка, а Rдоп - допустимая расчетная нагрузка на одну сваю после учета коэффициентов надежности.

Это только первый ориентир. Окончательное количество определяют после расстановки свай под несущими стенами и узлами, расчета ростверка и проверки нагрузки на каждую опору по СП 24.13330.2021.

Пример расчета

Предположим, расчетная вертикальная нагрузка от дома составляет 320 кН, а после расчета грунтового основания допустимая нагрузка на одну выбранную сваю составляет 40 кН.

n = 320 / 40 = 8 свай.

Но это только минимум по вертикальной несущей способности. Если восемь опор невозможно правильно разместить под всеми углами, пересечениями стен и нагруженными участками, их количество увеличивают.

Для наглядности при одной и той же условной нагрузке 320 кН расчетный минимум будет различаться:

Это пример зависимости, а не готовая схема свайного поля. Реальная несущая способность сваи определяется по грунту, а количество может увеличиться из-за планировки и конструктивной схемы дома.

Расположение и шаг установки свай

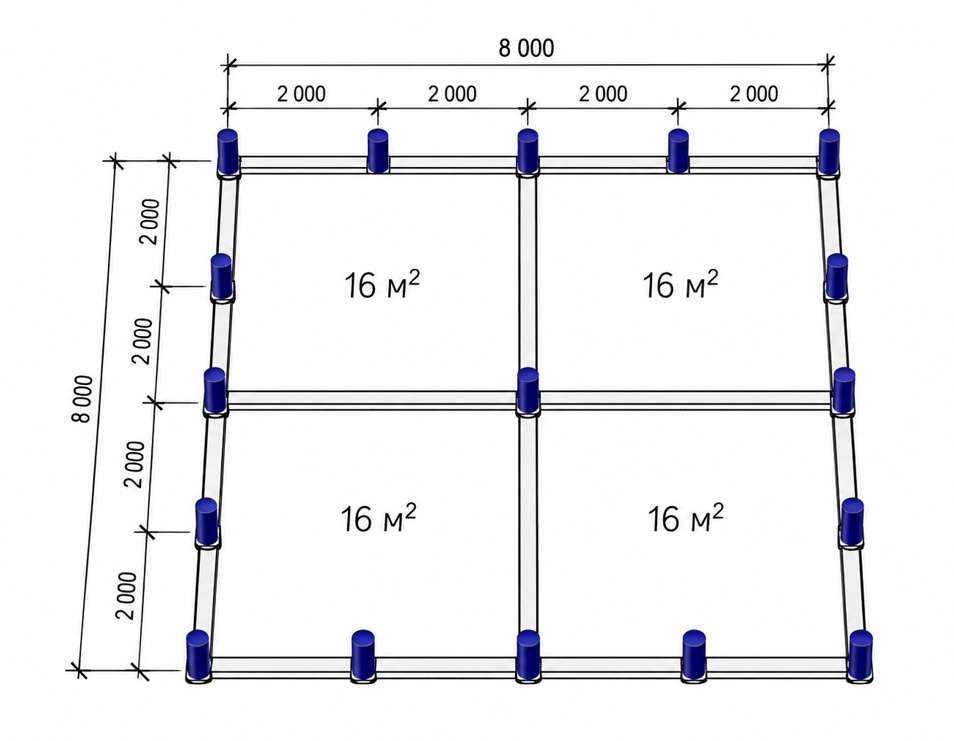

Схема расстановки свай под каркасный дом

Правильная схема расстановки свай - залог долговечности и устойчивости каркасного дома. Опоры устанавливаются в расчетных точках под углами здания, несущими стенами, пересечениями и другими участками передачи значительной нагрузки. Дополнительные сваи размещаются между основными опорами таким образом, чтобы обвязочный брус или ростверк не имел недопустимого пролета.

Если проектом предусмотрены тяжелые элементы - например, массивная печь или камин, - основание под ними рассчитывается отдельно. Это может быть усиленный участок свайного поля или самостоятельный фундамент в зависимости от конструкции.

Оптимальное расстояние между сваями

Расстояние между сваями для каркасного дома определяется на этапе проектирования и зависит от совокупной нагрузки, грунта, несущей способности свай и жесткости ростверка.

В частном строительстве часто встречается шаг порядка 1,5–3 м, однако воспринимать этот диапазон как норматив для любого дома нельзя. При большом пролете между сваями возрастает нагрузка на обвязку и риск ее прогиба, а чрезмерно частая установка увеличивает стоимость фундамента без необходимости.

Поэтому шаг проверяют не только по сваям, но и по элементу, который на них опирается: деревянному брусу, металлическому ростверку или железобетонной конструкции.

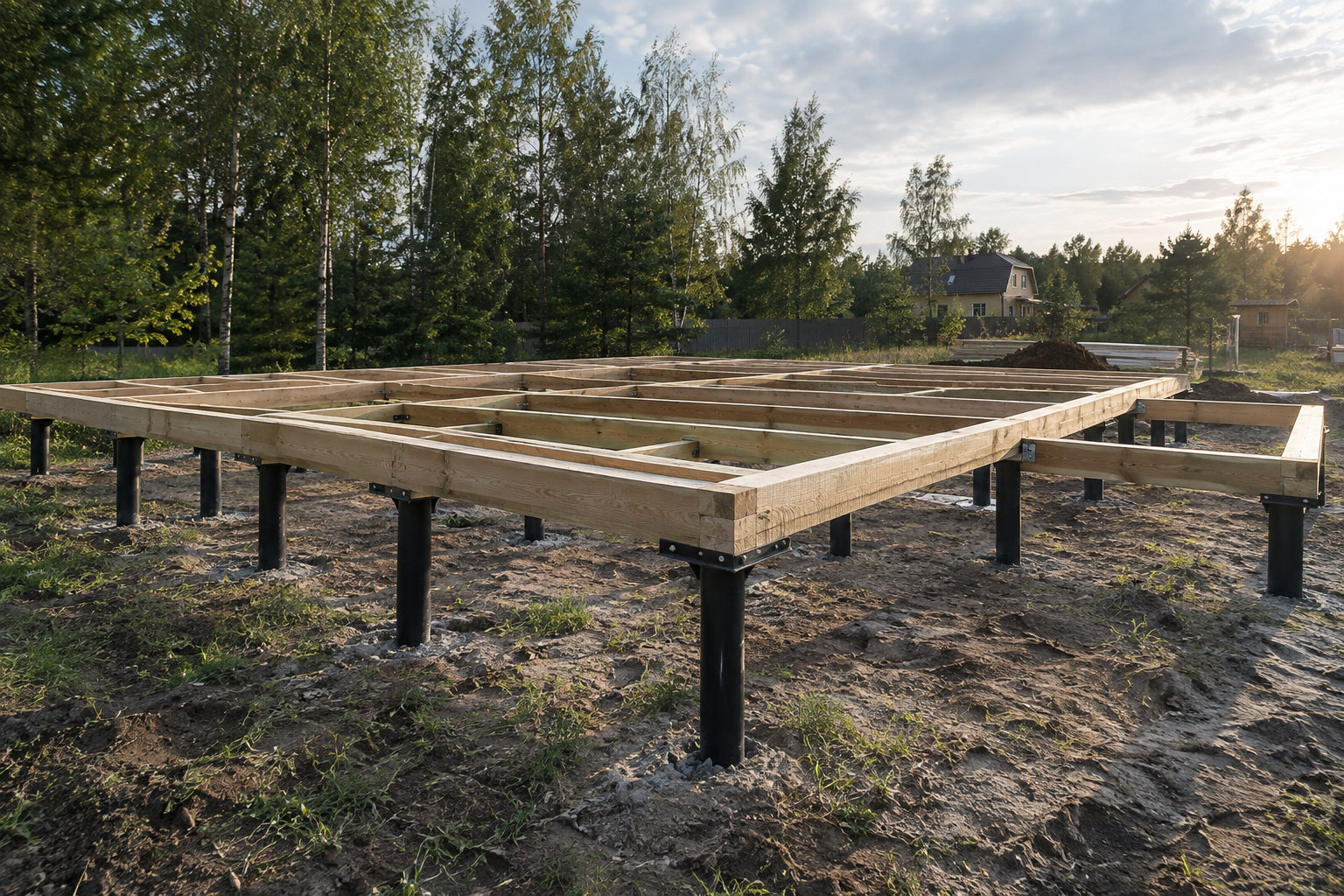

Обвязка свайного фундамента

После установки свай наступает один из самых ответственных этапов строительства каркасного дома - устройство обвязки или ростверка. Именно она объединяет опоры и передает на них нагрузки от стен, перекрытий и кровли. Без качественной обвязки даже правильно подобранные сваи не обеспечат расчетную работу всей конструкции.

Для устройства ростверка или обвязки применяют разные решения.

• Деревянный брус - распространенный вариант для легкого каркасного дома. Сечение выбирается расчетом. Древесину защищают от биологического воздействия, а в местах контакта с металлическими или бетонными элементами предусматривают необходимую изоляцию.
• Стальной швеллер или другой металлический профиль применяется там, где требуется более жесткая конструкция или этого требует проект. После сварки или других монтажных операций необходимо восстановить антикоррозионную защиту.
• Железобетонный ростверк используют, когда такая конструктивная схема обоснована нагрузками и условиями участка. Его применение определяется расчетом, а не только толщиной стен или этажностью дома.

Стыки деревянной обвязки желательно располагать над опорами, чтобы нагрузка передавалась непосредственно на сваю. Оголовки перед монтажом выводятся в проектную отметку, а горизонтальность основания контролируется инструментально. Для стальных свай СП 24.13330 допускает защиту от коррозии цинкованием либо окраской стойкими к истиранию составами на основе эпоксидных смол.

Как утеплить сваи каркасного дома

Для дома на открытом свайном основании основное внимание уделяют утеплению пола первого этажа. Теплоизоляцию располагают в конструкции перекрытия между лагами или по другой предусмотренной проектом схеме. Со стороны холодного пространства утеплитель защищают от продувания и внешней влаги, а со стороны помещения ограничивают поступление водяного пара.

Цоколь между домом и землей можно закрыть декоративной забиркой. Она улучшает внешний вид здания и уменьшает прямое воздействие ветра, но не заменяет утепление перекрытия. Делать из декоративной облицовки герметичную «теплую коробку» без расчета вентиляции и влажностного режима также не следует.

Если проект предусматривает утепленный закрытый цоколь, теплоизоляцию выполняют как часть отдельной конструкции. При этом необходимо решить вопросы вентиляции или другого контроля влажности, отвода поверхностной воды и защиты материалов от контакта с грунтом. То есть утеплять нужно не сваю, а тепловой контур первого этажа и, при необходимости, конструкцию цоколя.

Популярные вопросы и ответы

1. Сколько стоят сваи для каркасного дома с установкой?

Цена зависит не только от количества опор. На смету влияют тип свай, их длина и диаметр, толщина стенки винтовой сваи, сложность грунта, перепад высот на участке, необходимость применения техники и устройство оголовков или обвязки. Поэтому корректнее рассчитывать стоимость всего свайного поля по проекту, а не сравнивать цену одной сваи.

2. Чем закрыть низ каркасного дома на сваях?

Пространство между домом и грунтом обычно закрывают навесным цоколем, используя фасадные панели, цокольный сайдинг, профилированный лист или другие влагостойкие материалы. Облицовку крепят к отдельному каркасу, а не непосредственно к грунту. При устройстве закрытого цоколя важно предусмотреть отвод воды и решить вопрос вентиляции подполья, чтобы внутри не скапливалась влага.

3. Какой пол лучше сделать в каркасном доме на сваях?

Для дома на высоком свайном основании особенно важно хорошо утепленное нижнее перекрытие. Конструкция пола подбирается проектом и обычно включает несущие балки или лаги, теплоизоляцию, защиту утеплителя со стороны холодного подполья, пароизоляцию со стороны помещения и настил пола. Толщину утепления следует определять теплотехническим расчетом: холодный воздух воздействует на перекрытие снизу практически так же, как на наружную стену.

4. Какое отопление лучше для каркасного дома на сваях?

Тип свайного фундамента сам по себе не определяет систему отопления. В каркасном доме можно использовать электрический или водяной теплый пол, радиаторы, конвекторы, газовый или электрический котел и другие системы. При выборе важнее теплопотери здания, доступные энергоресурсы и режим проживания. Особое внимание требуется трубам водоснабжения и отопления, проходящим через холодное подполье: их необходимо защищать от замерзания.

5. Какие сваи выбрать для каркасной бани, гаража или хозблока?

Принцип выбора остается тем же, что и для жилого каркасного дома: учитывают грунт, массу сооружения, снеговую нагрузку, рельеф и конструкцию пола. При этом условия эксплуатации различаются. Для бани дополнительно важны повышенная влажность и устройство слива, для гаража - нагрузка от автомобиля и пола, а для легкого хозблока расчетные нагрузки обычно меньше. Поэтому переносить свайную схему жилого дома на баню или гараж без проверки не стоит.

Заключение

Так какие же сваи лучше для каркасного дома? Если участок имеет понятные грунтовые условия, хорошие подъездные пути и требуется быстро выполнить фундамент, удобным решением могут стать винтовые сваи. Когда важна высокая заводская прочность и возможно применение техники, рассматривают забивные железобетонные. Буронабивная технология подходит для индивидуальных конструктивных решений и ситуаций, когда нежелательна ударная забивка.

Сначала определяют грунтовые условия и нагрузки, затем рассчитывают несущую способность опор, их длину и количество, после чего разрабатывают схему свайного поля и ростверка. Для винтовых свай дополнительно стоит проверять соответствие продукции ГОСТ Р 59106-2020 и наличие технической документации с расчетными характеристиками. Действующий стандарт распространяется на стальные винтовые сваи с трубчатым стволом, применяемые для свайных фундаментов зданий и сооружений.
